Котел WIRTSmart 20-40 кВт независимо от применяемого топлива можно использовать как в системах гравитационных, так и в системах с принудительной циркуляцией теплоносителя.
Обвязка котла должна выполняться квалифицированным специалистом, несущим в дальнейшем ответственность за работу котла. Перед подключением котла в систему отопления необходимо удалить возможный мусор промывкой трубопроводов. Это предотвращает опасность перегрева котла, возникновения постороннего шума, поломки насоса и запорно-регулирующей арматуры.
- Запрещаются сварные соединения патрубков котла с трубами системы отопления!
Подключение котла в закрытую систему отопления.
В случае монтажа системы отопления с принудительной циркуляцией (закрытой) обязательна установка группы безопасности в составе предохранительного клапана давления на 2,5 бар, манометра и автоматического воздухоотводчика и расширительного бака. Между группой безопасности и котлом запрещается установка запорного крана, равным образом это относится к подключению расширительного бака.

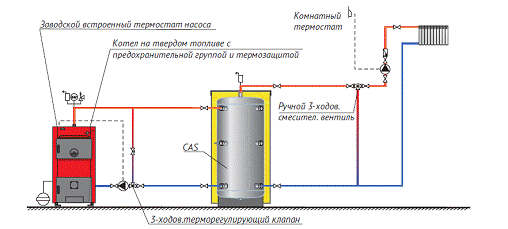

Рис. Пример установки котла WIRT Smart 20-40 кВт в закрытую систему отопления
Пример закрытой системы отопления с котлом на твердом топливе, термостатным 3-ходовым вентилем и аккумулятором тепла. Регулировка комнатной температуры происходит посредством 3-ход. смесительного клапана с ручным управлением.
Термическая защита котла
При работе на твёрдом топливе необходима термическая защита котла. Котел WIRTSmart 20-40 кВт оснащен на заводе патрубками для подключения термозащиты (теплообменник (1) и термический клапан (2)) - см. рис.. Если в результате перегрева котла в закрытой системе отопления возникает неисправность, а термическая защита не установлена или установлена неправильно, гарантия теряет силу.
- Поступление воды в теплообменник (1) термической защиты котла от перегрева должно быть обеспечено из энергонезависимого источника. В противном случае, отключение электропитания может привести к перегреву воды в котле из-за отсутствия подачи необходимого объёма воды в теплообменник.
Термический предохранитель для котла WIRTSmart 20-40 кВт состоит из теплообменника (1) и термического клапана (2) см рис. Подключение (1) и (2) осуществляется на подготовленные соединения (внутр.резьба 1”), в верхней части задней стороны котла. В зависимости от подключения холодного водоснабжения на объекте, возможен выбор подключения теплообменника и термоклапана с левой или правой стороны.

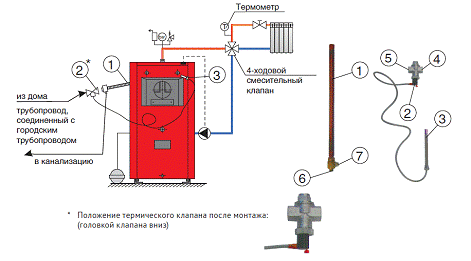

На рис. показана схема монтажа термозащиты котла WIRT Smart 20-40 кВт
- вкрутить теплообменник в патрубок с внутренней резьбой 1”
- вкрутить в соседний патрубок с внутренней резьбой 1/2” датчик термического клапана (3) с внешней резьбой 1/2”.
- соединение термического клапана (4) с внутренней резьбой 3/4” соединить с трубопроводом холодной воды, а соединение термического клапана (5) с внутренней резьбой 3/4” соединить с разъёмом теплообменника (6) с внешней резьбой 1/2”.
- соединение теплообменника (7) использовать для организации слива воды из теплообменника в канализацию.
Рис. Схема монтажа термозащиты котла WIRT Smart 20-40 кВт в закрытую систему отопления
Подключение котла в открытую систему отопления.

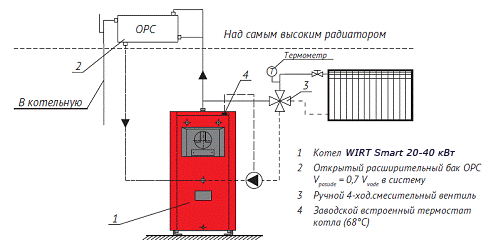

На рис. Изображена принципиальная схема подключения котла WURTSmart 20-40 кВт в открытую систему отопления. Для работы открытой системы отопления необходимо установить открытый расширительный бак выше уровня самого высокого радиатора. Если расширительный бак устанавливается в комнате без отопления, то его необходимо изолировать. Циркуляционный насос можно установить как на трубопроводе подачи, так и на обратном трубопроводе котла.
Дополнительное оборудование
Работа на твердом топливе.
Необходимо установить:
- Терморегулятор на предназначенное место и соединить его цепочкой с дверцей подачи воздуха на нижней двери котла.
Работа на пеллетах.
Отверстие для установки терморегулятора нужно заглушить.
Для работы на пеллетах необходим комплект из горелки, шнека подачи пеллет из бункера, бункера и пульта управления (набор Pellet-set).
Работа на жидком топливе или газе.
Отверстие для установки терморегулятора нужно заглушить.
Для работы на жидком топливе или газе необходимо установить:
- жидкотопливную или газовую горелку в нижнюю дверцу котла, предварительно сняв заглушку.
