Тип |
Smart 20 |
Smart 25 |
Smart 30 |
Smart 35 |
Smart 40 |
|||
|
Размеры корпуса котла |
Длина (D) |
мм |
985 |
1020 |
1020 |
1020 |
1142 |
|
|
Ширина (E) |
мм |
420 |
420 |
470 |
520 |
570 |
||
|
Высота(F) |
мм |
1280 |
1280 |
1280 |
1280 |
1280 |
||
|
Общие размеры котла |
Длина (А) |
мм |
985 |
1020 |
1020 |
1020 |
1142 |
|
|
Ширина (E) |
мм |
420 |
420 |
470 |
520 |
570 |
||
|
Высота(F) |
мм |
1280 |
1280 |
1280 |
1280 |
1280 |
||
|
Размеры отверстий верхней дверки ШхВ |
мм |
325х285 |
325х285 |
375х285 |
425х285 |
475х285 |
||
|
Размеры отверстий нижней дверки ШхВ |
мм |
325х330 |
325х330 |
375х330 |
425х330 |
475х330 |
||
|
Масса котла |
кг |
197 |
204 |
225 |
236 |
263 |
||
|
Объем воды в котле |
л |
60 |
65 |
70 |
75 |
80 |
||
|
Расход топлива (березовые дрова при влажности 15%) |
кг/ч |
5,0 |
6,5 |
7,5 |
9,0 |
10,0 |
||
|
Расход топлива (бурый уголь) |
кг/ч |
2,5 |
3,5 |
4,0 |
5,0 |
5,5 |
||
|
Максимальное рабочее давление |
бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
||
|
Подключение котла |
Вход/выход |
G |
1 1/4" |
1 1/4" |
1 1/4" |
1 1/4" |
1 1/4" |
|
|
Наполнение / слив |
G |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
||
|
Температура дымовых газов (диз. топливо/газ/пелетты) |
°С |
170 |
170 |
170 |
170 |
170 |
||
|
Температура дымовых газов (древесина) |
°С |
190 |
190 |
190 |
190 |
190 |
||
|
Диаметр дымохода (наружний/внутренний) |
мм |
159/150 |
159/150 |
159/150 |
180/174 |
180/174 |
||
|
Сопротивление камеры сгорания |
Па |
10 |
11 |
12 |
13 |
15 |
||
|
Объем камеры сгорания |
л |
83 |
89 |
103 |
117 |
131 |
||
|
Размеры топки ШхГ |
мм |
325х565 |
325х600 |
375х600 |
425х600 |
475х600 |
||
|
Давление в дымоходе |
Па |
16 |
18 |
19 |
20 |
21 |
||
|
Диаметр отверстия для монтажа горелки |
мм |
105 |
105 |
105 |
105 |
105 |
||
|
Количество турбуляторов* |
шт |
3 |
3 |
4 |
4 |
5 |
||
* турбуляторы относятся к дополнительному оборудованию и устанавливаются при обогреве на пеллетах, жидком топливе и газе.

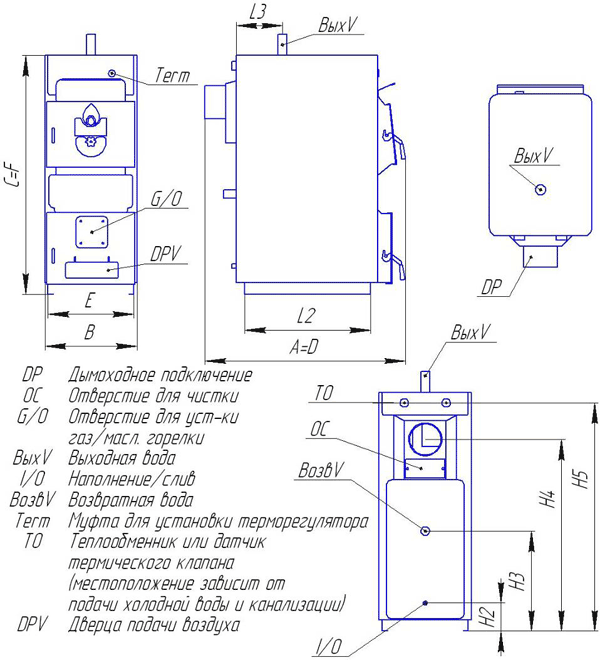

Вид котла
Таблица размеров
|
Тип |
Ед. изм |
Smart 20 |
Smart 25 |
Smart 30 |
Smart 35 |
Smart 40 |
|
Н2 |
мм |
140 |
140 |
140 |
140 |
140 |
|
Н3 |
мм |
490 |
490 |
490 |
490 |
490 |
|
Н4 |
мм |
940 |
940 |
940 |
940 |
940 |
|
Н5 |
мм |
1095 |
1095 |
1095 |
1095 |
1095 |
|
L2 |
мм |
565 |
600 |
600 |
600 |
600 |
|
L3 |
мм |
230 |
230 |
230 |
230 |
230 |
О продукте
Твердотопливные стальные водогрейные котлы WIRT Smart 20-40 кВт предназначены в качестве источника тепла для систем отопления мощностью от 20 до 40 кВт. Котлы имеют современную конструкцию и дизайн. Изготовлены из высококачественных материалов с использованием современного технологического оборудования для сварки, технологий покраски и проверки качества.
WIRT Smart 20-40 кВт предназначены для сжигания в качестве основного топлива – угля, дров и брикетов. Большое загрузочное отверстие, а также длина камеры сгорания позволяют использовать в качестве топлива длинные неколотые дрова. При необходимости можно использовать другие виды топлива, такие как дизельное топливо, газ и пеллеты, установив дополнительное оборудование. В базовой комплектации в нижней двери предусмотрено отверстие для установки наддувной горелки.
В топке имеется дополнительная эффективная поверхность нагрева – водоохлаждаемая колосниковая решётка. Это увеличивает теплоотдачу и позволяет увеличить конвективные поверхности теплообмена.
Котлы WIRT Smart 20-40 кВт могут работать как в открытых, так и в закрытых системах отопления.
Погрузка котла и хранение
При транспортировке и хранении котлы могут находиться как в вертикальном, так и в горизонтальном положении, при условии, если кожух котла поставляется отдельно. Если котел уже в сборе с кожухом, то транспортировка и хранение котла может быть только в вертикальном положении. Опрокидывание котла во время погрузки, транспортировки или установки представляет серьёзный риск и может привести к повреждению котла. Разрешено хранение в защищенных от атмосферных осадков помещениях при температуре +/- 40°C. Влажность при хранении не должна превышать 80%. Не допускать образование конденсата. Распаковывая котел и осматривая корпус котла, следует убедиться, что обшивка котла не повреждена, все части котла находятся в рабочем состоянии. Убедиться в полной комплектности.
Комплектация
Котел поставляется с облицовкой, предварительно установленной на корпусе котла.
