Монтаж котла в закрытой системе центрального отопления
В зависимости от положения котла относительно системы трубопроводов и радиаторов установка может быть выполнена, используя один из двух методов.
Вариант №1
Если котел размещен на том же уровне или выше, чем система трубопроводов и радиаторы.
Перечень необходимого оборудования, которое должно быть смонтировано в системе:
- Воздухоотделитель
- Предохранительный клапан (рекомендуется пружинный клапан).
- Расширительный бак.
- Котельная арматура.
 |
Котел |
 |
Расширительный бак закрытого типа |
 |
Предохранительный клапан |
 |
Сепаратор |
 |
Циркуляционный насос |
 |
Шаровый кран |
 |
Автоматический воздухоотводчик |

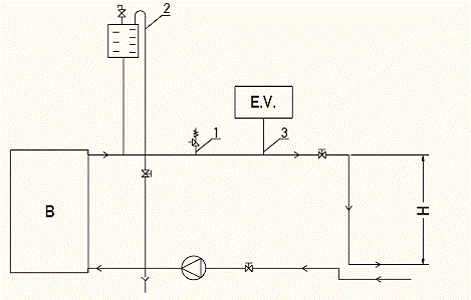

| 1 | Патрубок присоединения предохранительного клапана |
| 2 | Переливная труба с краном |
| 3 | Труба присоединения расширительного бака |
| H | Разница высот между подающим патрубком котла и подающей трубой системы отопления |
Таблица размеров трубопроводов защитных и соединительных
Воздухоотделитель должен быть установлен в самой высокой точке системы выше выхода котла. Он должен быть оснащен поплавковой системой с клапаном, который открыт во время заполнении системы для удаления воздуха из котла.
В момент заполнения системы, клапан открыт и спускает воздух, теплоноситель поступает в расширительную емкость, соединенную с перепускной трубкой. Когда система наполнена, клапан закрывается.
Предельно допустимая температура воды в котле. Независимо от типа топлива, используемого для нагревания, температура воды в любой точке в пределах системы не должна превышать 100 °С. Система отопления должна быть оснащена устройствами регулирования температуры и предохранительной арматурой для предотвращения перегрева.
Предохранительный клапан. Предохранительный клапан должен быть размещен рядом с котлом на видимом и легко доступном месте (без промежуточной запорной арматуры). Предохранительный клапан должен быть установлен в номинальном давлении 2.5 бара и должен быть открыт. Диаметр арматуры в месте установки клапана должен составлять, по крайней мере, 15 мм. Патрубок между котлом и клапаном должен быть настолько короткой насколько возможно. Сварные швы, соединения или любое возможное засорение на этом участке трубопровода должны быть исключены.
Также необходимо избежать изгибы в системе трубопроводов. Неизбежные изгибы должны быть r > 3D (r= радиус кривизны) и меньше чем a> 90 'C.
Закрытый расширительный бак. Расширительный бак должен монтироваться в непосредственной близости от котла и обязательно на горизонтальном участке трубопровода для равномерного распределения давления. Объем расширительного бака определяется исходя из объема теплоносителя в системе, грубо можно определить из соотношения 1kW:l.
Предохранительный клапан и расширительный бак в этом варианте должны быть установлены в непосредственной близости друг от друга, в следующем порядке: котел, расширительный бак, предохранительный клапан.
Также необходимо, чтобы система имела термометр и манометр для считывания значений уровня давления и температуры в системе.
В случае нарушения энергоснабжения или других нарушений в обеспечении правильной работы котла – при любом внезапном увеличении давления выравнивание будет происходить сначала в открытом баке расширения, а дальнейшее увеличение давления откроет предохранительный клапан.
Важно: во избежание перегрева необходимо исключить попадание воздуха в котел! Во избежание оседания капель воды в котле, другими словами – конденсации, которая, в свою очередь, может привести к образованию коррозии, температура обратной линии не должна опускаться ниже 60°С, а подающей – ниже 70°С.
Вариант №2
Если котел размещен ниже, чем система трубопроводов и радиаторы.
Перечень необходимого оборудования, которое должно быть смонтировано в системе:
Как показано на схеме по ходу теплоносителя:
- Автоматический воздухоотводчик
- Предохранительный клапан
- Насос циркуляции (отделенный шаровыми кранами с обоих сторон так, чтобы его можно было легко заменить при необходимости).
|
Котел |
|
Расширительный бак закрытого типа |
|
Предохранительный клапан |
|
Циркуляционный насос |
|
Шаровый кран |
|
Автоматический воздухоотводчик |

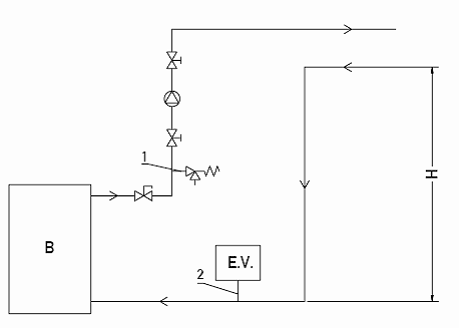

| 1 | Патрубок присоединения предохранительного клапана |
| 2 | Труба присоединения расширительного бака |
| H | Разница высот между обратным патрубком котла и обратной трубой системы отопления |
За более подробной информацией о дополнительном оборудовании, таком как расширительный бак закрытого типа и предохранительный клапан, обратитесь к инструкциям, поставляемым вместе с оборудованием.
Клапан воздухоотводчика должен быть открыт во время заполнения системы теплоносителем.
Монтаж котла к открытой системе центрального отопления.
Схема подключений открытой системы отопления изображена на рисунке.
Открытый расширительный бак соединен с горячим теплоносителем (ПОДАЧЕЙ И ОБРАТКОЙ) как показано на рисунке с дополнительной ПЕРЕПУСКНОЙ ТРУБОЙ, обеспечивающей ЦИРКУЛЯЦИЮ теплоносителя (чтобы предотвратить замораживание в течение зимних месяцев, только во время функционирования котла).
Обратите внимание, что никакие дополнительные приборы не должны быть установлены перед открытым расширительным баком, особенно краны и клапаны.
Размер расширительного бака может быть рассчитан по следующей формуле:
V = 0, 07xVводы (л)
Vводы (л) объем воды во всей установке.
|
Котел |
|
Циркуляционный насос |
|
Шаровый кран |

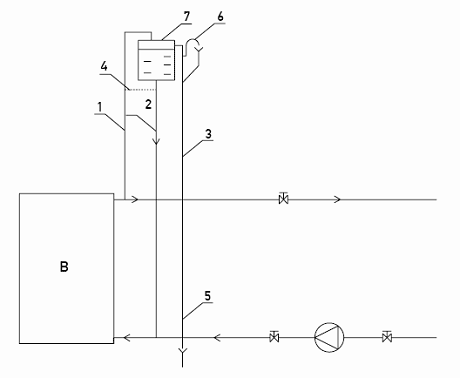

| 1 | Соединительный трубопровод с подающей линией |
| 2 | Соединительный трубопровод с обратной линией |
| 3 | Сливная труба (при превышении уровня) |
| 4 | Перепускная труба (циркуляция) |
| 5 | Сливная труба |
| 6 | Отделитель воздуха |
| 7 | Открытый расширительный бак |
Открытый расширительный бак должен быть размещен вертикально выше самого высокого отопительного прибора.
Заполнение котла и системы водой
Заполнение системы осуществляется через патрубок на обратной магистрали котла.
При заполнении закрытой системы отопления, после удаления воздуха через автоматический воздухоотводчик, манометр должен показывать величину между 1.5 и 2.5 бара. Воздушный клапан должен быть установлен в самой высокой точке (закрытой) системы отопления. Если давление ниже 1.5 бара, эксплуатация системы запрещается, необходимо повторить процесс заполнения.
Для открытых систем рабочее давление зависит от строительной высоты системы и открытого расширительного бака (1 бар на каждые 10 м – для приблизительного расчета).
После того как система заполнена, необходимо, нарезать резьбу, смонтировать на патрубке шаровой кран и закрыть его.
